Voor transporteren en doseren van agressieve of corrosieve oplossingen en van steriele media onder lage druk. Contaminatie wordt vermeden, omdat het medium alleen met de slang in aanraking komt.
Eigenschappen van de pompkop SP quick:
- Voor slangwanddikte 1,6 mm
- Eenvoudig en snel slang vervangen
- Weinig pulsatie dankzij 5 rollen
- Rollen en roldragers van RVS
- Voor de aansluiting van twee pompkoppen de combinatie
van SP quick en SP quick d gebruiken (alleen voor set 1 en 2 mogelijk)
Technische gegevens van alle modellen:
Type |
Set 1 |
Set 2 |
Set 3 |
Debiet (ml/min) |
0,7- 443 |
0,3- 443 |
1,6- 2217 |
Toerental (min- 1) |
10- 120 |
5- 120 |
24- 600 |
Regelnauwkeurigheid (%) |
±2 |
±0,5 |
Motorvermogen (W) |
71 |
100 |
Veiligheidsklasse |
IP 30 |
IP 55 |
Toegestane omgevingscondities |
0- 40 °C bij 80 % RV |
Gewicht (kg) |
6,8 |
8,2 |
7,6 |
Afmetingen B x T x H (mm) |
166 x 256 x 225 |
Transportcapaciteiten afhankelijk van de slanggrootte:
(slangwanddikte 1,6 mm):
Slang- Ø binnen (mm) |
0,8 |
1,6 |
3,2 |
4,8 |
6,4 |
Slang- Ø buiten (mm) |
4,0 |
4,8 |
6,4 |
8,0 |
9,5 |
Transportcapaciteit min / max (ml/min) |
Set 1 |
0,7 / 8,0 |
2,8 / 34 |
10,7 / 129 |
23,3 / 280 |
37 / 443 |
Set 2 |
0,3 / 8,0 |
1,4 / 34 |
5,2 / 129 |
11,2 / 280 |
17,7 / 443 |
Set 3 |
1,6 / 40 |
6,8 / 169 |
25,7 / 643 |
56 / 1400 |
88,7 / 2217 |
|

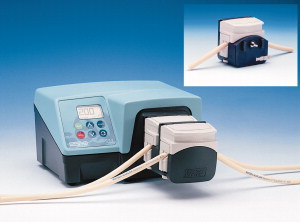

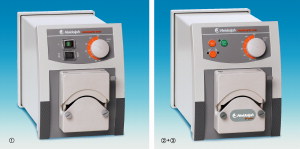

Set 1
Model PD 5001 incl. pompkop SP quick.
Voor standaard toepassingen.
Uitrusting pompaandrijving:
- Voor transport van hoogvisceuse media tot 10 000 cP
- Pompen zijn zelfaanzuigend zonder afdichtingen en ventielen
- Transport onder druk of vacuüm
- Toerental analoog instelbaar
- Elektronische toerentalregeling
- Omkeerbare draairichting (links/rechts)
- Behuizing stapelbaar, max. 3 pompaandrijvingen
- Onderhoudsvrije motor
- Kan met 2 pompkoppen worden uitgevoerd (SP quick en SP quick d)
Levering incl. set uit pompaandrijving en pompkop SP quick, 2 x 1 m slang (Set 1 en 3: Ø inwendig 3,1 mm, Set 2: Ø inwendig 0,8 mm). |
